一、项目背景
原为唐代开挖的古河道,于上世纪80年代小城镇改造运动中将河道进行了上封闭,改为地下拱涵作为排水通道,封闭面上搭建了部分城镇生活建筑群。现地下拱涵已完全淤塞,失去排水功能,且局部形成了沼气团,沿线压强不均匀,现需要对地下拱涵进行疏通、排气、泄压整治,从而实现拱涵排水畅通,提高周边河道生态环境,使其重新发挥应有的效益。
二、技术难度
由于该拱涵管道管径大,距离长,拱顶分毛石浆砌和混凝土预制块浆砌两种结构,挡土墙为毛石浆砌结构,整个拱涵中间无相关检修口,长期封闭环境使人员进入操作施工安全风险系数高,无法保证施工作业人员的生命安全,所以本施工工艺需采用非常规的疏通清淤工艺,即拟采用水平定向钻进行导向,附带高压冲洗设备进行自动冲洗—水平定向钻穿越技术。
导向冲洗主要技术参数如下:
序号
|
项 目
|
内 容
|
1
|
箱涵管径
|
高1.7m,底部净宽1.4m,为拱形样式,拱形半径为0.7米
|
2
|
清洗长度
|
约1400m(水平长度)
|
3
|
冲洗方式
|
利用水平定向钻钻机钻杆可控性及高压泥浆泵高压冲洗等穿越配套设备优势对箱涵内部淤积全段区域进行渐进式高压、高冲击、高排量进行冲洗
|
4
|
冲洗量
|
每200m为一段分段清空,内空与泥浆排量比1:4为基础,以泥浆高速回流未携带杂质为原则
|
三、机械设备要求
根据现状工程量,施工特采用水平定向钻大型钻机及配套设备进行施工作业。

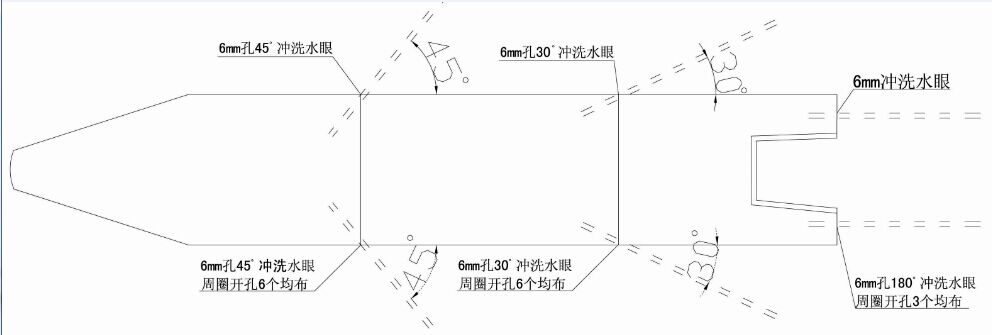

施工前对箱涵一端进行砖砌水泥浆密封工作(密封箱涵西侧)。利用自制冲洗设备(如下图)从未封闭一端(箱涵东侧入口)进入通过自制冲洗设备的泥浆反作用力对箱涵内部的淤泥及杂质悬浮连同泥浆一起回流至钻机入洞口流出。
施工过程中淤塞箱涵部分以每段200米为单位进行清洗,为防止淤泥及杂质的二次堆积,特采用每段清洗完毕后返清洗至入洞口处重复清洗,具体步骤如下:
第一次:入洞口清洗至200m处返清洗至入洞口处,导向200m 清洗200m;
第二次:入洞口清洗至400m处返清洗至入洞口处,导向200m 清洗600m; 第三次:入洞口清洗至600m处返清洗至入洞口处,导向200m 清洗1000m;第四次:入洞口清洗至800m处返清洗至入洞口处,导向200m 清洗1400m;第五次:入洞口清洗至1000m处返清洗至入洞口处,导向200m 清洗1800m;第六次:入洞口清洗至1200m处返清洗至入洞口处,导向200m 清洗2200m;第七次:入洞口清洗至1400m处返清洗至入洞口处,导向200m 清洗2600m;
累计长度:导向1400m,清洗9800m;以单根钻杆清洗10分钟施工作业时间(含安装或拆除钻杆、泥浆冲洗等)清洗工作量需大型钻机工作22台班。全部泥浆冲洗清理完毕后用河道水再次疏通清洗一遍,需大型钻机工作2台班。
四、征集对象
1、具备满足本施工工艺的定向钻机(主机、动力源)1台,提供设备发票或租赁合同原件及复印件;
2、具备达到本工程疏通断面规模的同等工艺施工经验,提供施工合同原件及复印件,且提供合同委托人的联系人及联系方式;
3、具备市政公用工程施工总承包贰级及以上资质,提供企业资质证书原件及复印件。
